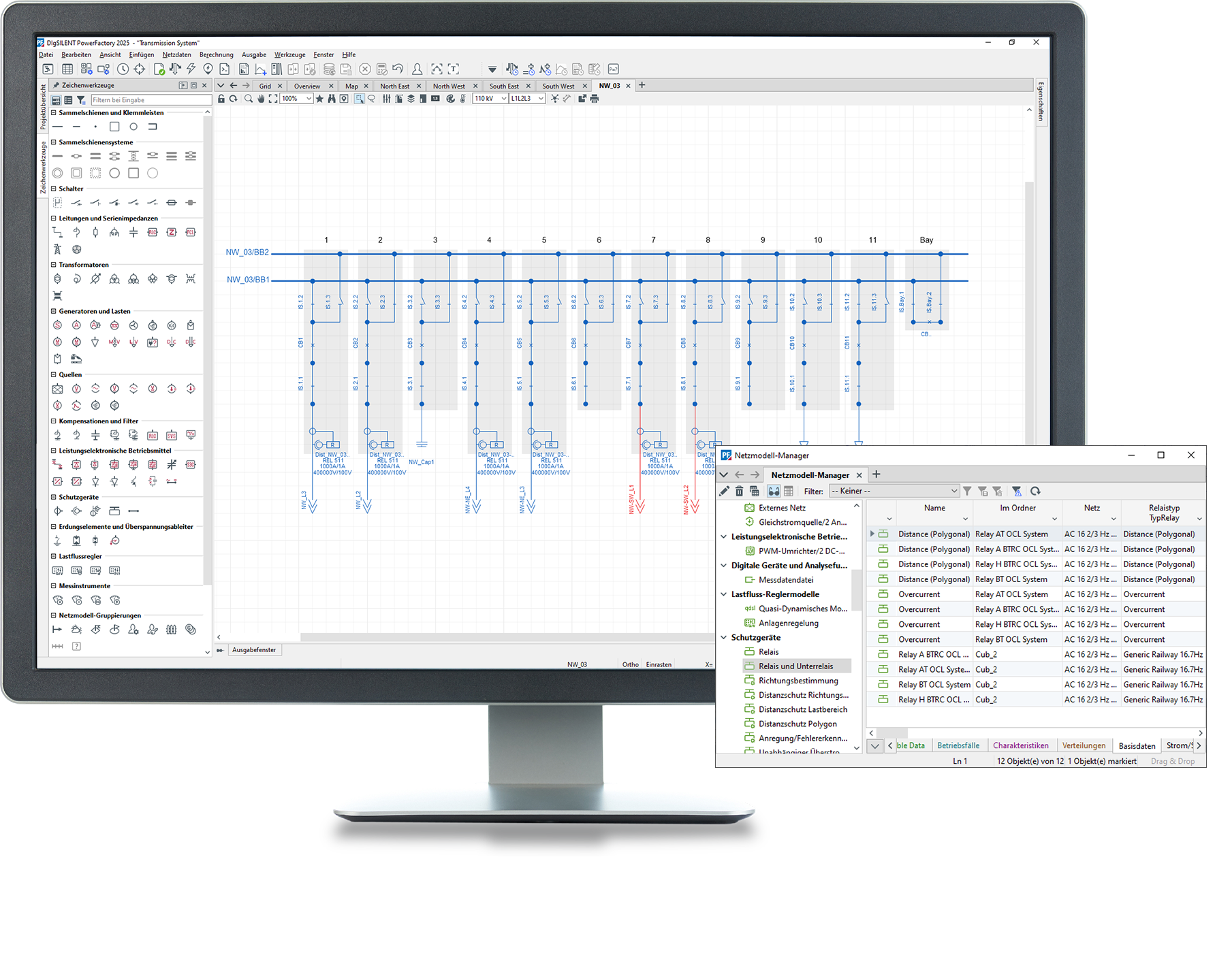

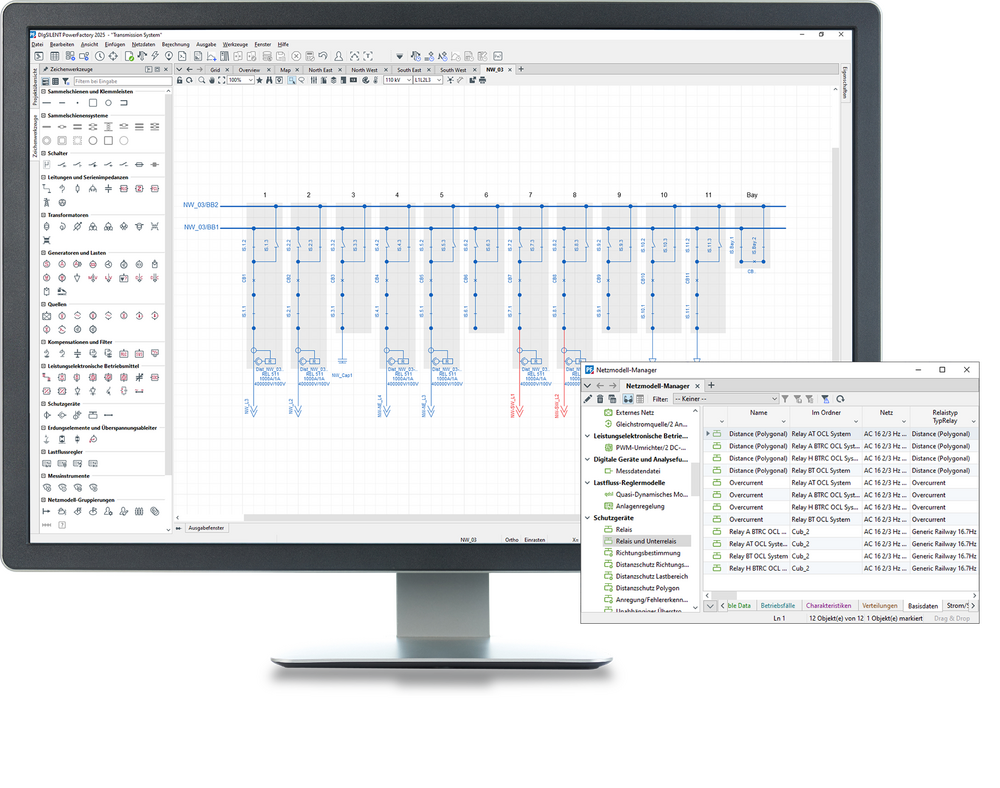

Betriebsmittelmodelle

• Große, umfangreiche Betriebsmittelbibliothek, komplett versionsgestützt mit regelmäßigen Modellaktualisierungen
• Synchronmaschinen: Motoren/Generatoren, Komplexität auswählbar (Klassisch, Standard (2.2), Modell 3.3, asynchroner Anlauf, Permanentmagnet-Synchronmaschine und GENQEC)
• Asynchronmaschinen: Motoren/Generatoren, Standard (Einfach- oder Doppelkäfig ASM), mit Sättigung (Einfachkäfig ASM) und doppelt gespeiste ASM; Maschinenparameter-Identifikation
• Statischer Generator für die generische Modellierung von Windturbinen, Photovoltaikanlagen, Brennstoffzellen und Mikroturbinensystemen, Batterie- und Wasserspeicheranlagen, etc.; Unterstützung im Lastfluss von Wind-Leistungskurven für Windturbinen
• PV-Anlagen Modell mit integrierter Berechnung der Einspeisung in Abhängigkeit des Sonnenstands (für Lastfluss und Quasi-Dynamische Simulation)
• PV-Modul-Modell mit zwei DC-Anschlüssen
• Modell eines Maximum Power Point Trackers (MPPT-Regler) zur Verwendung mit einem PV-Konverter
• Externes Netzmodell ermöglicht einfache Darstellung von externen Versorgungssystemen
• Allgemeines und komplexes Lastmodell, mit Optionen für Q(U)- und Q(P)-Steuerung
• Spezielle MS- und NS-Lastmodelle, mit Eingabe auf der Grundlage von Jahresverbrauch und Lastprofilen
• Model eines sich bewegenden Zuges zur Simulation von Bahnsystemen in einphasigen AC-Systemen und DC-Systemen
• AC/DC Freileitungen: Definition mittels elektrischer Parameter oder Freileitungsmast-Geometrie, Unterstützung von Koppelgruppen einschließlich AC/DC Hybridmastsystemen, Berechnung von elektrischen Parametern für Freileitungsmast-Geometrie, konzentrierte (PI-Modelle) und verteilte Parameter Modelle (Optionen: konstante Parameter, frequenzabhängige Parameter im Modalbereich, frequenzabhängige Parameter im Phasenbereich), Unterstützung aller Berechnungsmodule (Lastfluss, Oberschwingungen, RMS, EMT usw.) und Systemuntersuchungen (Lastfluss, transiente Stabilität, TRV-Auswertungen, Leiterzuschaltung, Spulenschaltung, Blitzschlag, etc.)
• AC/DC Kabelsysteme: Definition mittels elektrischer Parameter oder Kabelgeometrie (Einleiterkabeltyp oder Multileiterkabeltyp), Unterstützung von Koppelgruppen für Kabel einschließlich (AC/DC Kabelsystemen), konzentrierte (PI-Modelle) und verteilte Parameter Modelle (Optionen: konstante Parameter, frequenzabhängige Parameter im Phasenbereich), Unterstützung aller Berechnungsmodule (Lastfluss, Oberschwingungen, RMS, EMT usw.) und Systemuntersuchungen (Lastfluss, transiente Stabilität, TRV-Auswertungen, Kabel-Einschaltung)
• Schienenverteilsysteme: vereinfachte und detaillierte Diagramme, Einzel-, Doppel 1 ½ -Sammelschienen, mit/ohne Längstrennung, mit/ohne Überbrückung
• Transformatoren: 2-, 3- und 4-fach Wicklungstransformatoren/Auto-Transformatoren, Booster Transformatoren
• Modellierung von HGÜ-Systemen: LCC Umrichter, CCC Umrichter, VSC mit zwei Stufen, Halb- und Vollbrücken-MMC-Umrichter, Pulsgenerator
• HGÜ-MMC Modelle für Typ 3 (hoher Detaillierungsgrad, basierend auf vereinfachte schaltbare Widerstände) bis zu 7 Stk. möglich (RMS-Lastfluss) nach CIGRÉ (TB 604)
• Darstellung von zahlreichen Leistungselektronik (LE)-Modellen mittels Built-in-Modelle: PWM Umrichter, Gleichrichter/Wechselrichter, Motor-Softstarter, DC/DC Wandler
  • Modellierung der benutzerdefinierten LE-Topologie mittels einzelner Komponenten aus dem EMT-Bereich (AC-DC Verbindungsleitungen, Dioden, IGBT, Thyristoren, Halb- und Vollbrücken, MMC-Ventile, induktive DC-Kopplung)
  • Erstellung von benutzerdefinierten LE-Komponenten innerhalb von Submodellen aus dem EMT-Bereich, auf diese Weise entstehen vereinfachte und einheitliche Netzdiagramme
• Statischer Blindleistungskompensator (SVC), Thyristorgesteuerter Serienkompensator (TCSC), Statischer Synchroner Reihenkompensator (SSSC), Kompensation/Filter Modelle und Oberschwingungsfilter (single- and double tuned, high pass)
• Modelle für Zweigelemente: gestufte Spannungsregler, Serieninduktivität, Serienkapazität, allgemeine Impedanz, Leistungsschalter Modelle (TRV-Kurven, SF6-Schalter Lichtbogenmodell), Fehlerstrombegrenzer, Duplexdrossel, usw.
• Weitere Modelle: Gleich-/Wechsel- Spannungs-/Stromquellen, DC-Speicher, DC-Maschinen, DC Lasten, Fourier- und Oberschwingungssignale, Impuls Stromquelle
• Unterstützung von zeitdiskreten Modellen unter Einsatz der Modellierungssprache Modelica
• FMU Export von Modelica Modellen¹
• Signalanalyse-Modell: Fast Fourier-Transformation (FFT)
• Schutzrelais mit über 30 grundlegenden Schutzfunktionsblöcken, umfassende Schutzrelaisbibliothek stationäre und dynamische Berechnungen
• Reglermodelle: Anlagen- und Sekundärregler mit verschiedenen Reglermethoden, wie die Regelung von Transformatorstufen, virtuellen Kraftwerken und Lastfluss-Leistungskurven für Generatoren
• Zeit- und Zeitprofil-Charakteristiken für ein vereinfachtes Modellieren von (sich wiederholenden) Zeitreihen
• Parameter-Charakteristiken (Skalierungsfaktor, Vektor, Matrix, Dateiverweise) für das Nachbilden von Lastprofilen, zeit- oder wetterabhängigen Wind-/PV-Einspeisungen, Temperaturabhängigkeiten, etc.
• Zusammengesetzte Modelle für Zweige und Knoten, Vorlagen-Bibliothek für die Bearbeitung von zusammengesetzten Modellen
• Elemente zur Organisation und Gruppierung (Zonen, Netzgebiete, Begrenzungen, Stromkreise, Trassen, Betreiber, Eigentümer, etc.)

¹Erfordert Lizenz für FMU Modell Export
